5um 90kV X Ray Scanner Machine Unicomp AX8200MAX For SMT BGA QFN Voids

    Buy cheap 5um 90kV X Ray Scanner Machine Unicomp AX8200MAX For SMT BGA QFN Voids from wholesalers

    Buy cheap 5um 90kV X Ray Scanner Machine Unicomp AX8200MAX For SMT BGA QFN Voids from wholesalers
    • Buy cheap 5um 90kV X Ray Scanner Machine Unicomp AX8200MAX For SMT BGA QFN Voids from wholesalers

    5um 90kV X Ray Scanner Machine Unicomp AX8200MAX For SMT BGA QFN Voids

    Ask Lasest Price
    Brand Name : UNICOMP
    Model Number : AX8200MAX
    Certification : CE, FDA
    Price : can negotiate
    Payment Terms : T/T, L/C
    Supply Ability : 300 sets per month
    Delivery Time : 30 days
    • Product Details
    • Company Profile

    5um 90kV X Ray Scanner Machine Unicomp AX8200MAX For SMT BGA QFN Voids

    90kV 5um microfocus Xray machine Unicomp AX8200MAX for SMT BGA QFN voids measurement with automatic inspection


    Application Fields


    Widely applied for BGA , CSP , Flip Chip, LED , Fuse,Diode, PCB, Semiconductor, Battery Industry, Small
    Metal Casting, Electronic Connector Module, Cables,Aerospace Components, Photovoltaic Industry, etc.


    Function & Features

    1. Large Size Inspection Table Laser Locator for Precise Location

    2. 24’’ FHD Interactive Touch LCD Display

    3. Accurate Control, CNC Programming Automatic Positioning

    4. FPD 60° Tilting Inspection

    5. Fingerprint Access Management System

    6. Real-time Monitoring of Radiation


    System Summary
    Footprint1280(W)×1500(D)×1705(H)mm
    Machine Weight1400 kg
    Power SupplyAC 110~220V, 50/60Hz
    Plywood Packing Size175(W)×155(D)×200(H)cm
    Packing Weight1500 kg
    Power Consumption1.0 kW
    X-Ray Tube
    Tube TypeSealed
    Max. Power8W
    Voltage0~90kV (Adjustable)
    Focus Spot Size5μm
    Imaging System
    DetectorFlat Panel Detector (FPD)
    Pixel Size85μm
    Effective Detection Area130*130mm
    Frame Rates20fps
    Pixel Matrix1536*1536
    System Magnification600X
    Software
    Auto-measuringBGA Soldering Voids Auto-measuring and Support Data/Graphic Output
    Multiple Measuring ToolsSupport Measuring Distance, Angle, Diameter, Polygon, PTH filling rate, etc.
    CNC ModeCNC Programmable Inspection, Easy Operation and User Friendly
    Real-time DisplayReal-time Displaying the Working Data of Voltage, Current, Angle, Date, etc
    NavigationConvenient Target Point Positioning System
    Motion Control System
    Movement ControlJoystick, Keypad, Mouse &Touch Panel
    Max. Loading Area/Weight610*610mm / 10kg
    Max. Inspection Area550*550mm
    Oblique ViewsMax. 60°
    Manipulator6-axis with X / Y / Z1 / Z2 / T1 / T2
    Industrial PC
    Monitor24’’ FHD Interactive Touch LCD Display
    System OSWindows 10 64bit
    Hard disk1TB
    RAM8GB
    CPU modelIntel i7 Processor
    Other Features
    Door OpenElectric Sliding
    X-Ray Safety<1μSv/h (Meets All International Standards)
    Authority ManagementFingerprint Access Magnagement System, and Support Password Accessing.
    Safety OperationElectromagnetic Interlock, Warning Light and Real-time Radioation Leakage Monitor
    * Specifications are subject to change without notice, All trademarks are the property of the system maker.

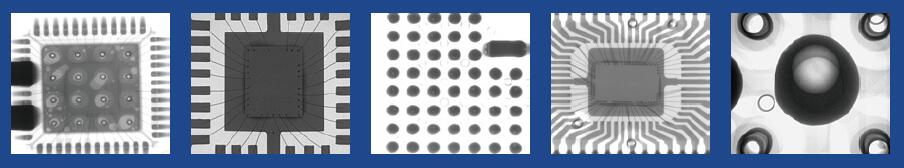

    Inspection Images
